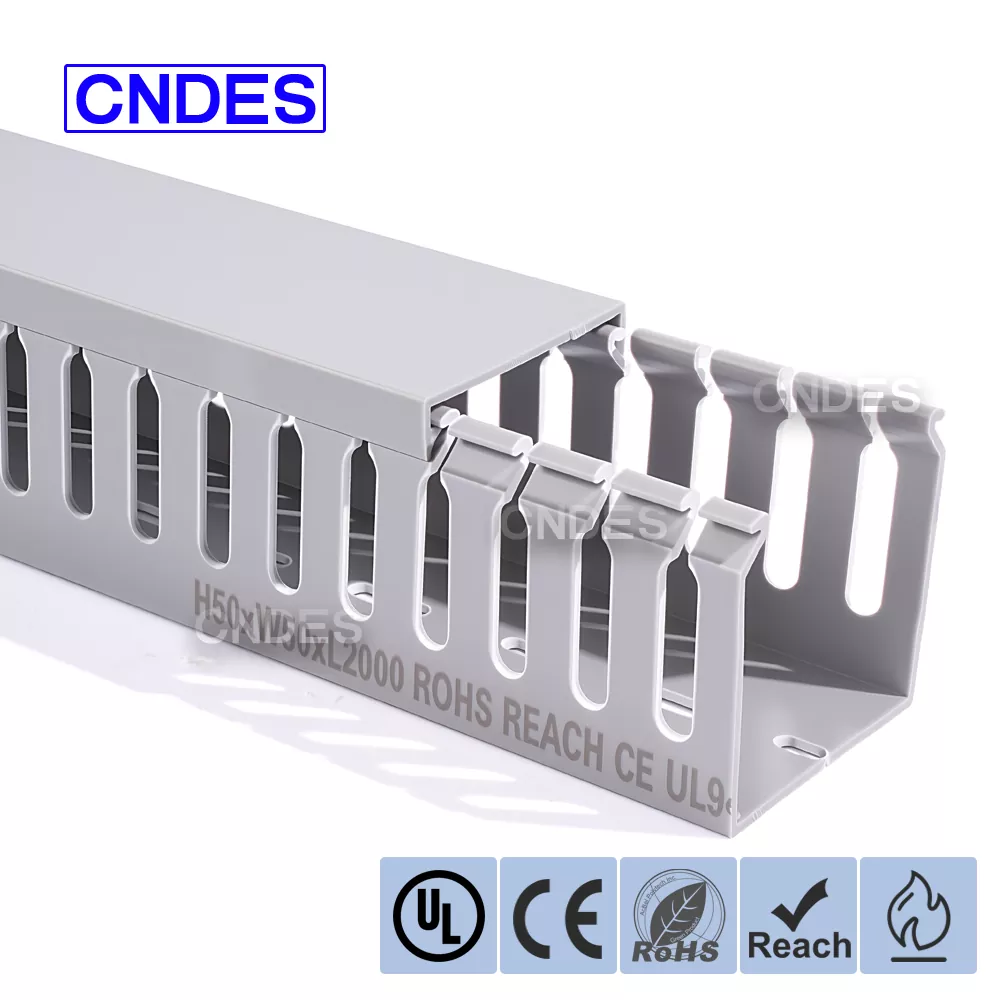

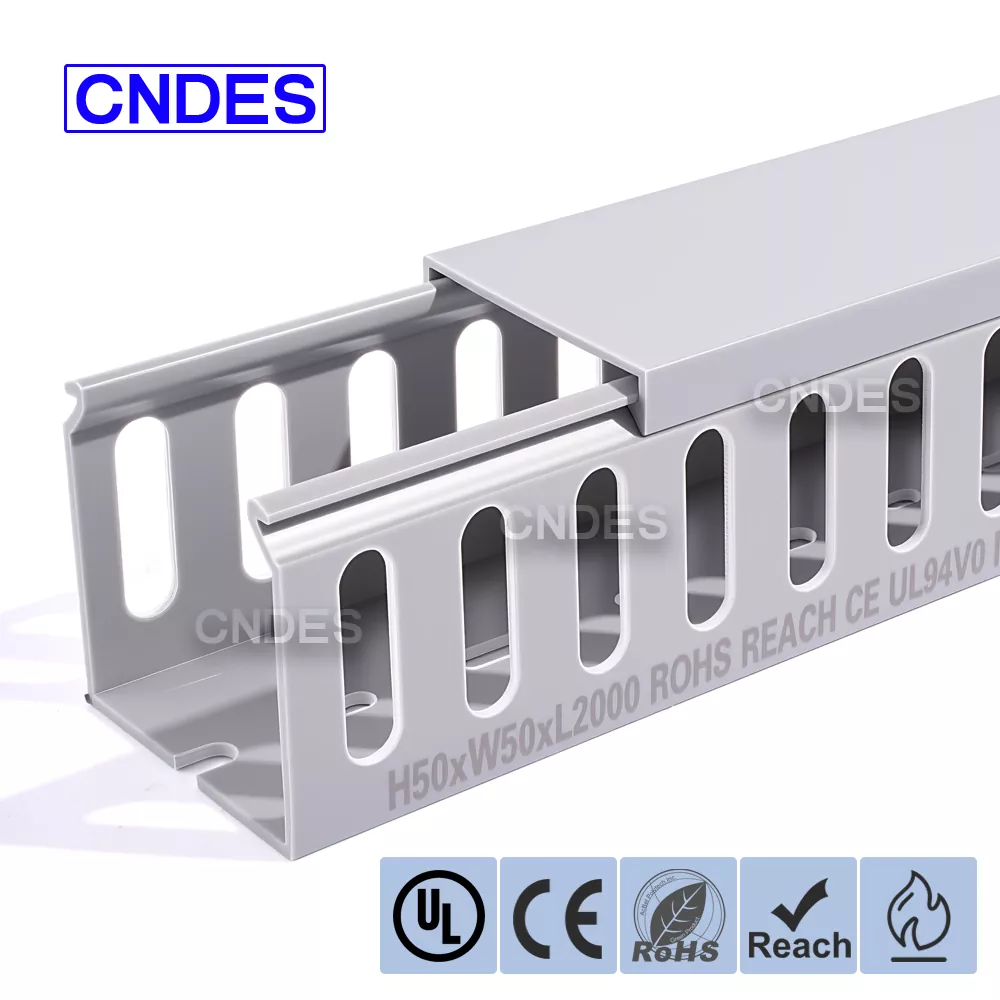

50 × 50 прорезен PVC кабелен канал тип пръст

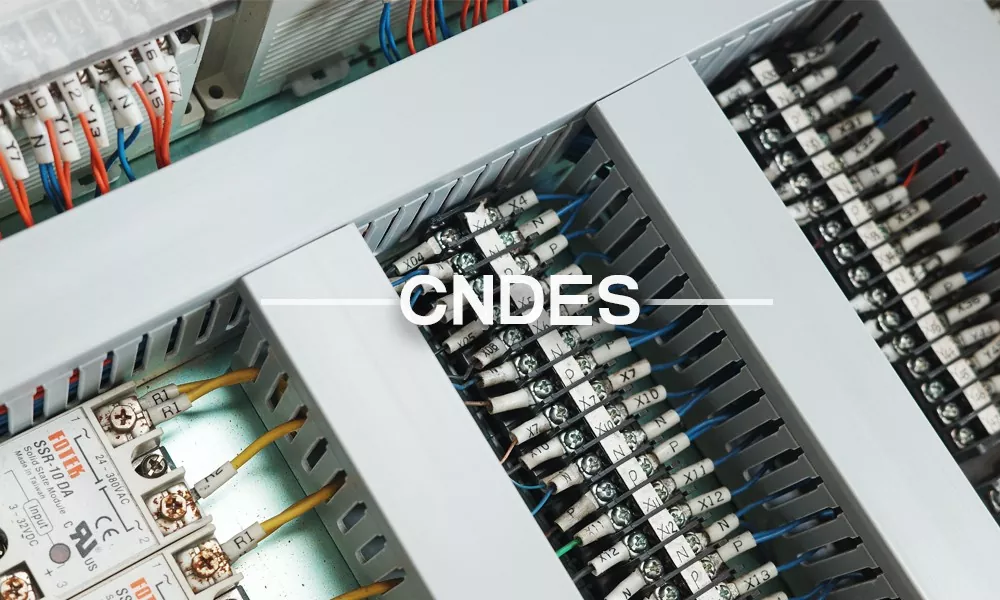

Персонализираният 50 × 50 прорезен PVC пръстов кабелен канал е проектиран за ефективна организация на кабелите в електрически табла, автоматизирани шкафове и индустриални системи за управление. Отличаващ се с балансиран квадратен профил и отворени слотове тип пръст, този кабелен канал позволява бързо разклоняване на кабела, чисто насочване и лесна поддръжка.

Произведен от CNDES, професионален производител и доставчик на PVC кабелни канали в Китай, този модел се използва широко в приложения, изискващи гъвкавост, безопасност и дългосрочна издръжливост.

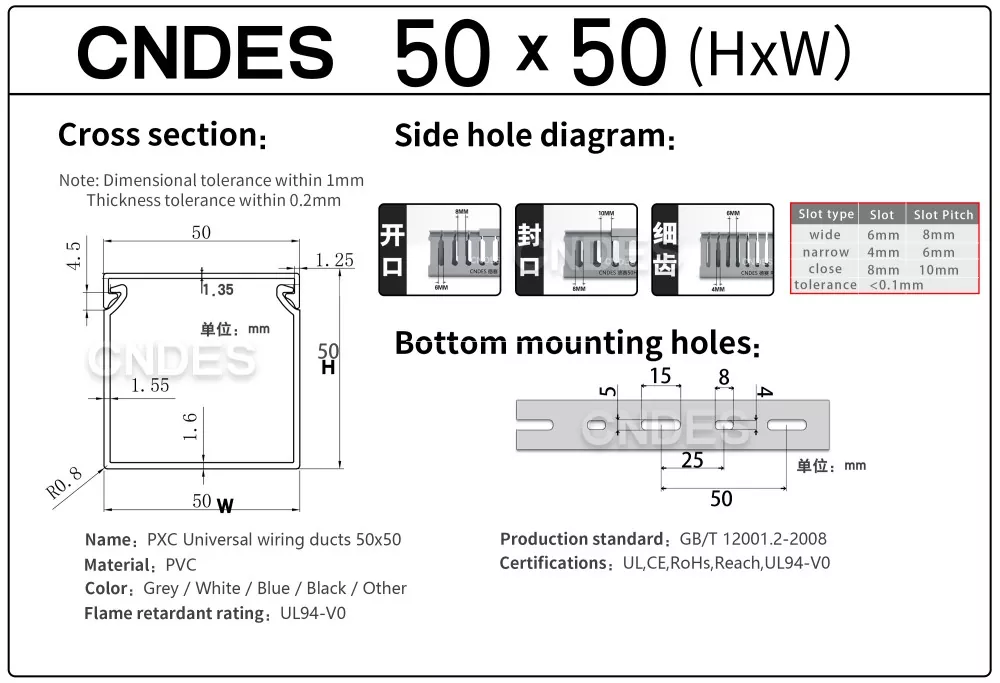

50*50-Спецификация

Инструкции за употреба

1. Подготовка преди инсталирането

Преди инсталиране изберете подходящия размер на тръбопровода и ширина на слота според количеството на кабела, диаметъра на кабела и средата на инсталиране, като налично пространство и работна температура.

Например тесните дизайни на слотове тип пръст са подходящи за зони с висока плътност на компонентите, докато по-широките слотове позволяват по-лесно насочване на по-големи кабелни снопове.

Когато инсталирате качествен 50 × 50 прорезен PVC проводник тип "пръст", планирайте пътя на кабела предварително и маркирайте позициите за монтаж върху стените или вътре в електрическите шкафове. Избягвайте зони с остри ръбове, прекомерни вибрации или високи температури.

Използвайте рулетка и маркер, за да осигурите точно позициониране и гладко маршрутизиране.

Подгответе необходимите инструменти, включително отвертка, електрическа бормашина (ако се изисква пробиване), нивелир и инструменти за рязане, като например трион или специален нож за кабелни канали.

2. Закрепване на основната релса

Ако монтирате към стена или шкаф, използвайте електрическа бормашина, за да пробиете дупки в маркираните точки. Поставете разширителни анкери или пластмасови анкери. Уверете се, че диаметърът на пробития отвор съответства на размера на анкера, за да предотвратите нестабилност от големи отвори. Подравнете основната релса на прорезния PVC канал за окабеляване тип пръст с точките за монтаж и затегнете винтовете с помощта на отвертка, за да сте сигурни, че релсата е стабилна и не се клати. Дайте приоритет на използването на предварително пробитите монтажни отвори на тръбопровода. Ако са необходими допълнителни точки за закрепване, пробийте дупки сами. Използвайте нивелир, за да проверите хоризонталното подравняване на основния канал, предотвратявайки трудности при последващо монтиране на капака или накланяне на кабела. След регулиране затегнете отново винтовете, за да предотвратите изместване.

3. Кабелна организация и вмъкване

Преди да поставите кабели, групирайте ги според функцията – като захранващи кабели, сигнални кабели или кабели за данни – и ги етикетирайте, ако е необходимо. Проверете дали диаметърът на кабела е съвместим с ширината на слота.

Вкарайте кабелите внимателно през страничните слотове или крайните отвори на високоефективния 50×50 прорезен PVC пръстов кабелен канал, като избягвате прекомерно дърпане, което може да повреди изолацията на кабела.

За по-големи кабели отделните „пръсти“ на слота могат да бъдат отстранени по предварително изрязани линии или подрязани с помощта на режещи инструменти за създаване на по-широки отвори.

Подредете кабелите на слоеве, за да подобрите организацията и бъдещата поддръжка. Често срещана практика е захранващите кабели да се поставят на дъното, а сигналните кабели на горния слой, за да се намалят смущенията.

4. Монтаж на капака

Подравнете покриващата плоча с основния канал, като се уверите, че краищата на покриващата плоча са напълно захванати със скобите или плъзгащите жлебове на основния канал. За плъзгащи се капаци, плъзнете ги от единия край; за типове с щипка, натиснете, докато се заключи на място. Натиснете силно капака, за да го закрепите плътно към основния канал. За канал за окабеляване тип "пръст" от PVC, завъртете капака в заключено положение. Проверете покриващата плоча за хоризонталност, за да предотвратите локално повдигане, което може да позволи проникване на прах. Уверете се, че покривната плоча е здраво закрепена без пропуски, за да предотвратите навлизането на прах или чужди предмети във вътрешността на тръбопровода. Ако е необходимо подобрено уплътняване, нанесете уплътнител върху краищата на покриващата плоча (изберете лепило, съвместимо с PVC).

5. Обработка на специални сценарии

Когато монтирате върху вертикални повърхности, изберете капаци с дизайн против плъзгане (напр. гумени подложки или подсилени с щракане типове), за да предотвратите плъзгане. Периодично проверявайте вертикално монтирания кабелен канал с прорези от PVC, за да се уверите, че капаците остават сигурни срещу гравитационно разхлабване. В затворени пространства изрежете тръбопроводите на подходящи дължини (използвайки специализирани режещи инструменти, за да поддържате чисти, изравнени ръбове). След рязане проверете рязания ръб за острота. Шлифирайте с абразивна хартия, ако е необходимо, за да предотвратите нараняване на кабела или оператора. Ако околните температури се доближават до горната температурна граница на тръбопровода (напр. 50°C или 85°C), изберете устойчив на висока температура модел или приложете допълнителни мерки за разсейване на топлината. Например, запазете вентилационно пространство около тръбопровода или инсталирайте охлаждащи вентилатори.
